Accessoires tuyauteur

Pour l’alignement, l’accostage, la purge et l’inertage en passant par la manutention des tubes, SMN –Soudage Maintenance Négoce vous offre des solutions d’équipements pour rendre votre travail plus rapide, plus facile, plus précis et plus efficace pour les environnements d’atelier et sur site.

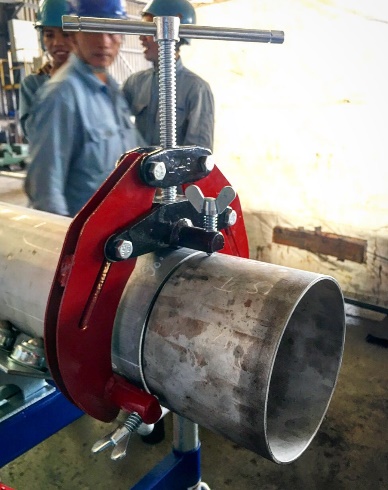

Les CLAMPS pour tubes

Ces équipements permettent d’accoster les tubes et accessoires de tuyauterie et préparer ainsi les joint à souder en fonction de leurs critères. Pour les tubes de diamètres allant de 25 à 370mm, les CLAMPS à prise extérieure sont des outillages légers et robustes qui avec leur poignée de serrage en « T » sont faciles d’utilisation. Le réglage des vis d’alignement est fin et suivant les modèles et la nature de la tuyauterie, les points de contacts sont en acier ou en acier inoxydable pour éviter la contamination.

La gamme comprend également des outillages à chaine ou a cage plus lourds pour déformer et aligner les tubes de gros diamètres jusqu’à 6000mm. Ces dispositifs peuvent être accompagnés de serrage hydraulique.

Les clamps internes et linéaires viennent compléter la gamme avec leur prise intérieure rapide et utile dans certaines configurations pour une plage de diamètre de 10 à 940mm.

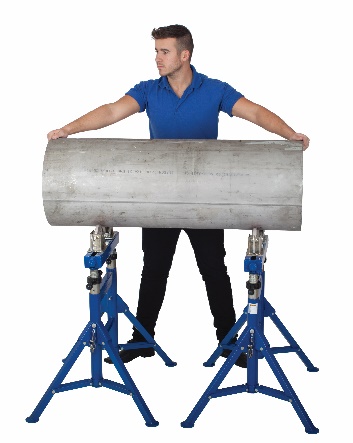

Les servantes et supports à rouleaux

Pour le supportage et le réglage en hauteur de tous le types de tuyauterie, nous vous proposons notre gamme de servantes à trois pieds réglables à base fixe ou pliable. Ce produit est idéal pour toutes les applications atelier et chantier. Leur charge utile est de 1500 Kg, le réglage de hauteur varie de 71 à 122 cm et différents type de têtes s’adaptent au produit : en V acier, en inox, à rouleaux, à billes…. Avec la grande tête, il est possible de supporter des tuyauterie jusqu’à 600mm.

Pour les tuyaux plus lourds et de diamètres plus conséquents, les servantes à 4 pieds qui peuvent être équipées de base à rouleaux pourront accueillir des diamètres jusqu’à 1219mm et une charge de 2500 Kg. Certaines servantes à 4 pieds existent avec des bases équipées de roues pour faciliter la manutention.
Pour les applications ultralourdes, des supports à rouleaux avec une capacité de charge pouvant aller jusqu’à 5 tonnes seront préconisés.

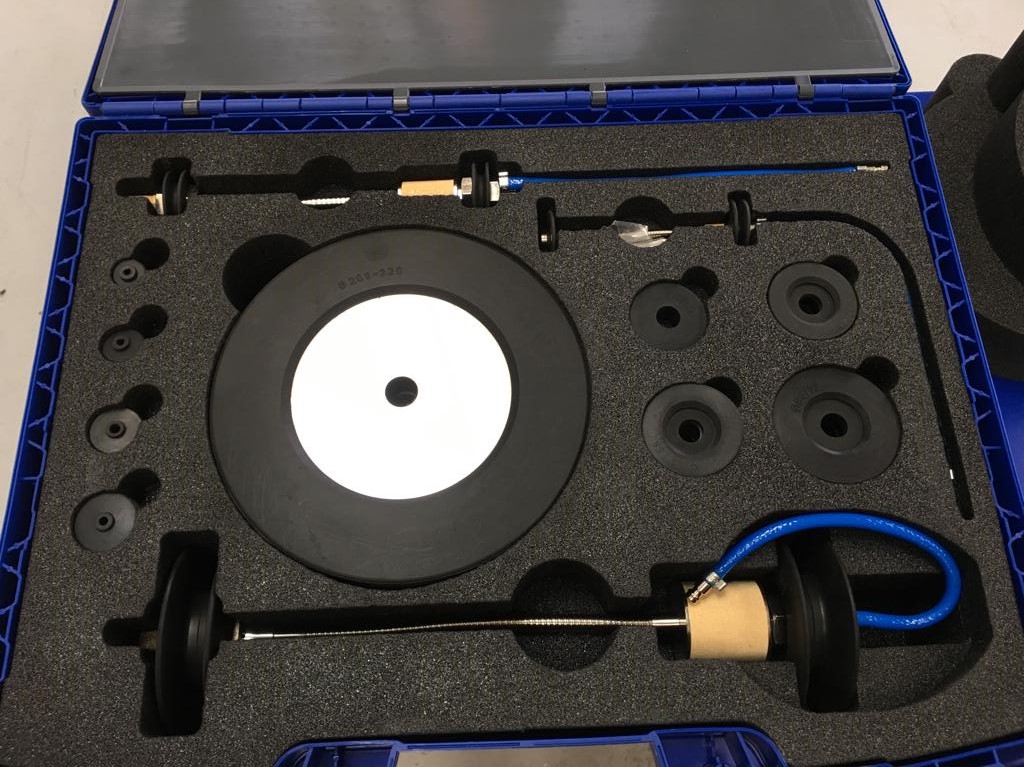

L'inertage des tuyauteries et canalisations

Pour maintenir la qualité de vos soudures et purger vos tuyauteries de l’oxygène avec un mélange gazeux inerte, nous vous proposons une large gamme de produits en fonction de vos contraintes d’assemblage sur les aciers inoxydables, le super duplex, le titane…

Ces produits permettent d’optimiser vos temps et volumes de gaz d’inertage et se présentent sous différentes formes pour des plages de diamètres de 12 à 2400mm :

  • Des systèmes flexibles à vessies gonflables doubles revêtues de tissus de protection ignifugé, simples à mettre en œuvre.
  • Des systèmes modulaires avec rondelles silicones interchangeables pouvant être équipés de guidage à billes.
  • Des systèmes spécifiques résistants aux applications sur tuyauterie soumise au préchauffage.
  • Des bouchons obturateurs simples pour les petits diamètres et le soudage Tig Orbital.
  • Des moniteurs d’oxygène pour contrôler les teneurs résiduelles d’02 avant soudage.

Mesure et traçage

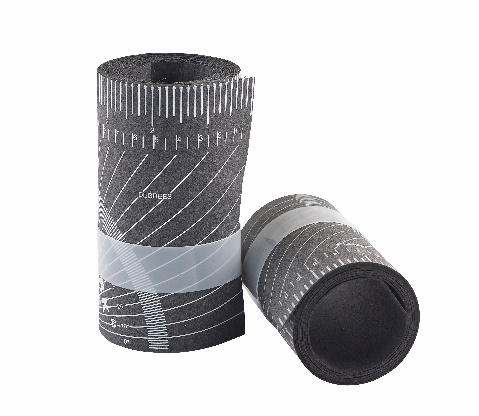

La bande à tracer est un outil économique pour le marquage de vos tuyauteries
Fabriquée avec un matériau flexible, elle a une haute résistance à la chaleur.
Les bandes grises sont utilisées pour des applications à haute température jusqu’à 287° C.
Toutes les tailles de 3 à 16 pouces sont pourvues d’une échelle en pouces, d’un tableau d’angles, d’un tableau de tangentes et d’autres marquages utiles.
Certains modèles pour les petites dimensions ou pour les utilisations spécifiques ne sont pas marquées.

Notre gamme comprend également :

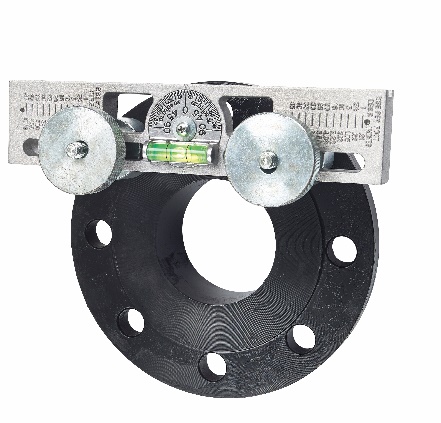

  • Des goupilles spécifiques pour l’alignement des brides avec niveau magnétique à bulle en complément.
  • La tête de centrage TAG Centering Head qui aide dans le marquage de lignesmédianes, établissant des angles et d’autres marquages. Elle localise des points à l’intérieur de tuyaux et de cuves, conçoit des clavettes et mesure la déclivité.
  • Un marqueur de contour et de rayon.
  • Une équerre à bride spécifique.
Télécharger le catalogue des accessoires tuyauteur
